APF/SVG区别说明

APF有源滤波器与SVG静止无功发生器是我公司基于高度标准化、模块化设计的两款产品,具有一定相同之处与不同之处 :


相同之处

APF与SVG的外形尺寸一致:标准化模块,让生产更高效、使用更方便。

APF与SVG的监控触摸屏界面一致。

APF与SVG具备同时补偿谐波、补偿无功、调节三相不平衡电流的能力。

内部结构一致。


不同之处

应用场合不同:

APF主要用来滤波,而SVG主要用来补偿无功,它们应用在需求不同的场合。

内部部分元器件选型及控制程序不同:

因为两者的主要功能有区别,它们针对的电流频率不同。

滤波范围及能力有区别:

APF可以滤除2~50次谐波,而SVG只能滤除2~13次谐波;

APF滤波效果更好,而SVG只能大约一半的容量可以用来滤除低次谐波。

参数设定有区别:

SVG一般默认设置为补偿无功优先;APF一般默认设置为补偿谐波优先。


APF/SVG模块原理

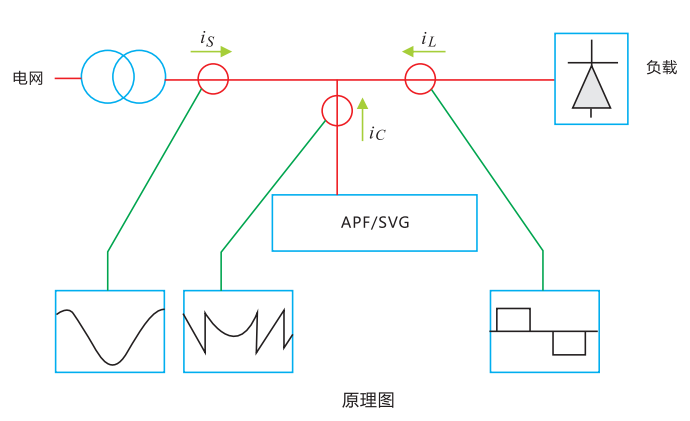

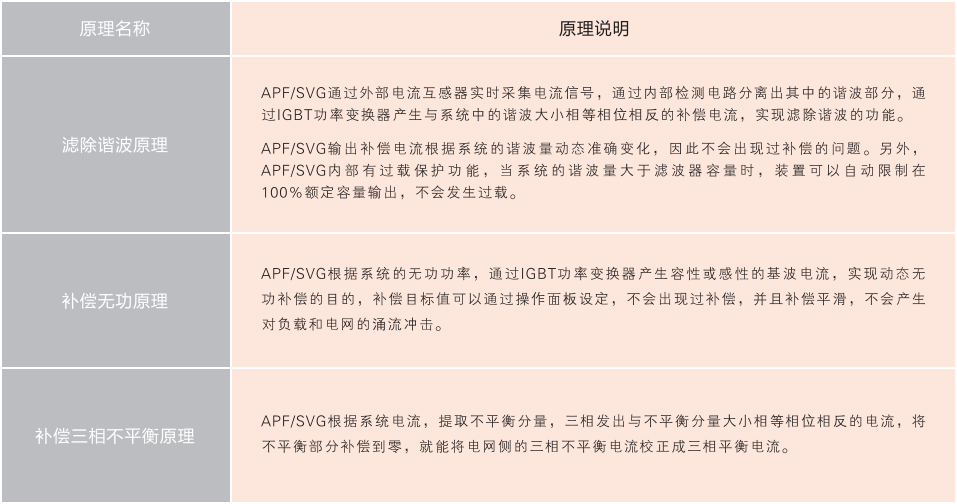

APF/SVG功能原理

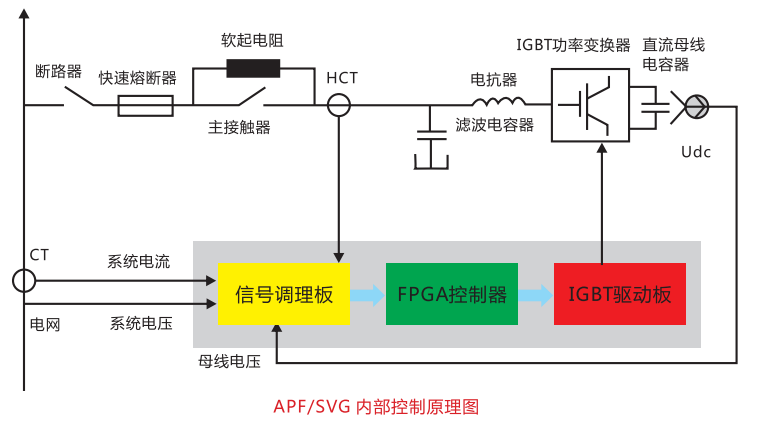

控制原理


断路器合闸后,为防止上电时电网对直流母线电容器的瞬间冲击,APF/SVG首先通过软启回路对直流母线充电。当母线电压Udc( Udc在图中并没有出现,可以把图中的直流电压传感器改成直流电压Udc)达到预定值后,主接触器闭合。直流电容作为储能器件,通过IGBT逆变器和内部电抗器向外输出补偿电流提供能量。

APF/SVG通过外部CT实时采集电流信号送至信号调理电路,然后再送至控制器。控制器将采样电流进行分解,提取出各次谐波电流、无功电流、三相不平衡电流,将采集到的要补偿的电流成分和APF/SVG已发出的补偿电流比较得到差值,作为实时补偿信号输出到驱动电路,触发IGBT变换器将补偿电流注入到电网中,实现闭环控制,完成补偿功能。


APF/SVG产品特点

核心优势

首次采用分层封闭技术:电子元器件与功率器件分层设计。

首次采用第五代IGBT,大幅度提高开关频率,有效降低1/3的损耗。

首次使用全FPGA芯片控制,彻底替代DSP;FPGA使用硬件逻辑门编程,无堆栈溢出等风险,具有高可靠性。

极高开关频率:首次采用准自然采样与连续控制,等效开关频率达到80kHz,电流环带宽达到4kHz,对干扰的抑制速度达到同行业其它产品的4倍以上,而行业主流指标分别是20kHz/1kHz。

极低损耗:满载工作时,有功损耗≤2.5%,低于行业主流指标3%-4%。为用户节省用电成本。

极低噪音:整机满载工作时,噪音≤60dB,低于行业主流指标70dB。为用户带来更好的使用体验。

极高功率密度:800*800mm标准低压配电柜,APF功率更大可达900A,SVG可达600kvar。为用户减少安装空间,节省占地面积,降低成本。


通用特点

APF和SVG采用模块化标准设计。不同容量模块可自由搭配,安装维护方便;各个模块间独立运行,任意模块故障后自动退出,其余模块继续运行,可靠性更高。

补偿模式灵活方便,综合治理能力强。无功、谐波、不平衡补偿可自由选择,且可设定优先等级。

APF可以补偿2~50次谐波,SVG可以补偿2~13次谐波。并可选择特定次谐波补偿。

双向动态无功调'节,功率因数可补偿到0.99。

响应速度快,响应时间≤20ms。

可外置7寸集中监控触摸屏,并具备友好的人机交互界面,可以查看实时电能质量信息。

单个监控屏可监控12台模块。单个系统如果多于12台模块,增加触撲屏数量即可,并机台数不受限制。

补偿过程中能够实时自动检测模块运行状态,故障时能够重启自诊断,如果故障消除,自动投入使用。

模块散热风扇具备温控调速功能,通过检测内部IGBT的温度,调节风扇转速,既降低噪音,又能降低损耗达到节能的作用。

模块内具有软启动控制回路,能有效避免启动瞬间过大的冲击电流。

模块具备完善的保护功能。具有过压、欠压、过流、过温等全面的保护功能。

具备IGBT的温度监测功能,当温度超过软件的设计限定值时,模块会自动降额使用,有效保护模块正常运行。

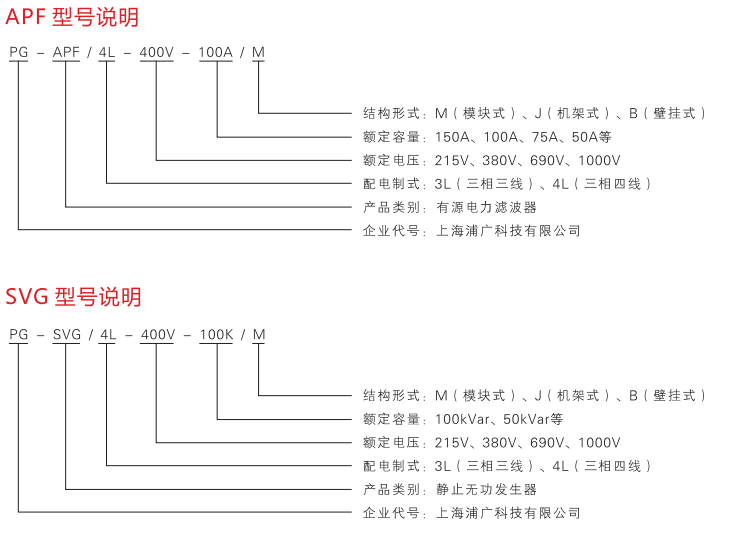

APF/SVG技术参数表

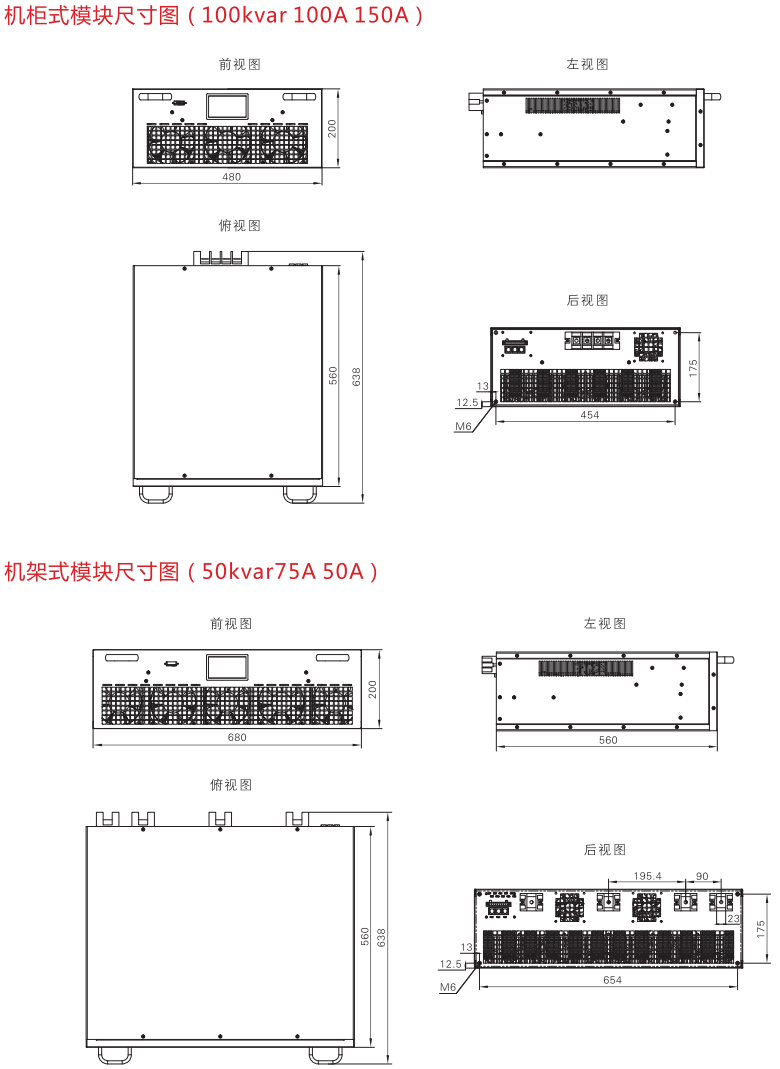

APF/SVG产品尺寸

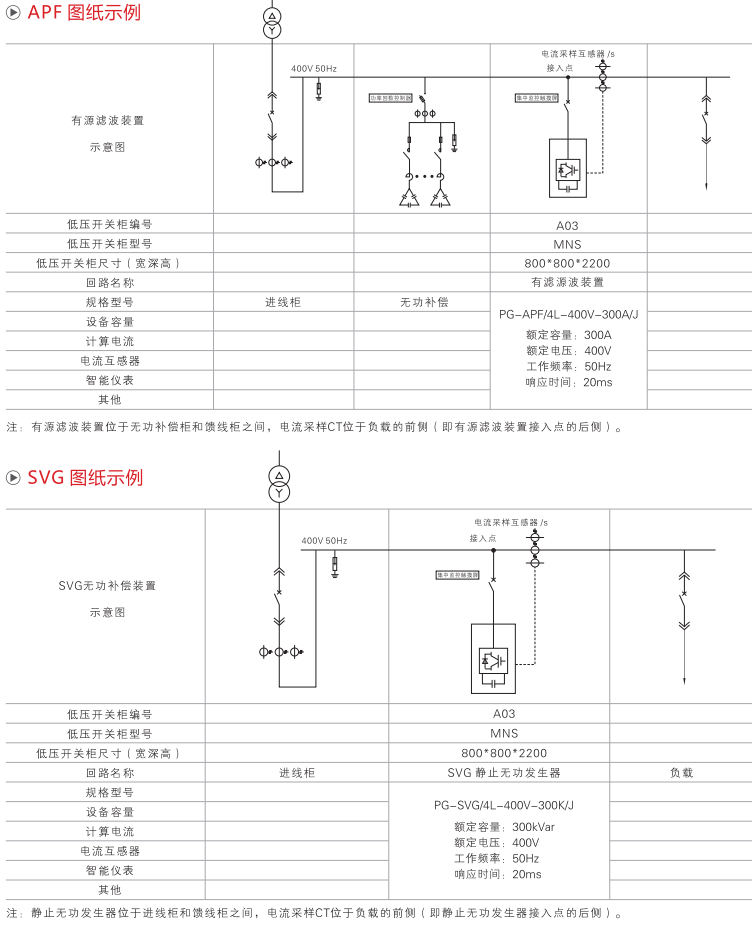

APF/SVG上图示例
